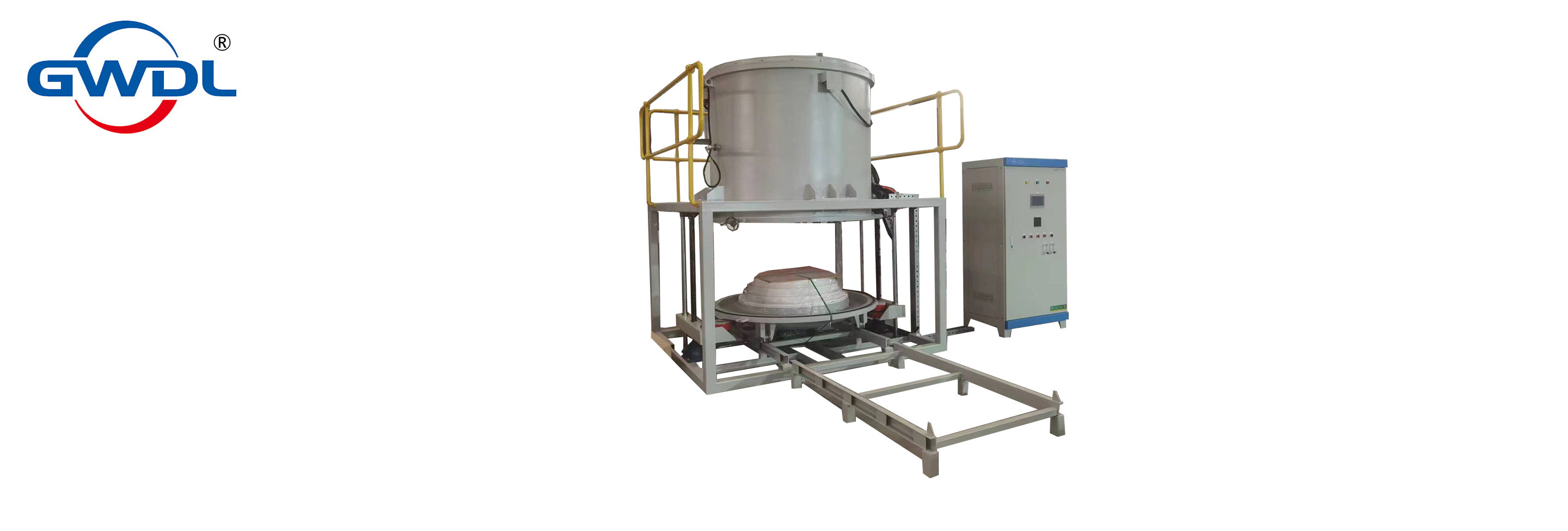

| 產品名稱：真空氣氛升降爐 | 型號：GWL-1700VFSS | 產品特點：是專為高等院校﹑科研院所的實驗室及工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行燒結﹑融化﹑分析、生產而研制的專用設備。 |
技術參數：

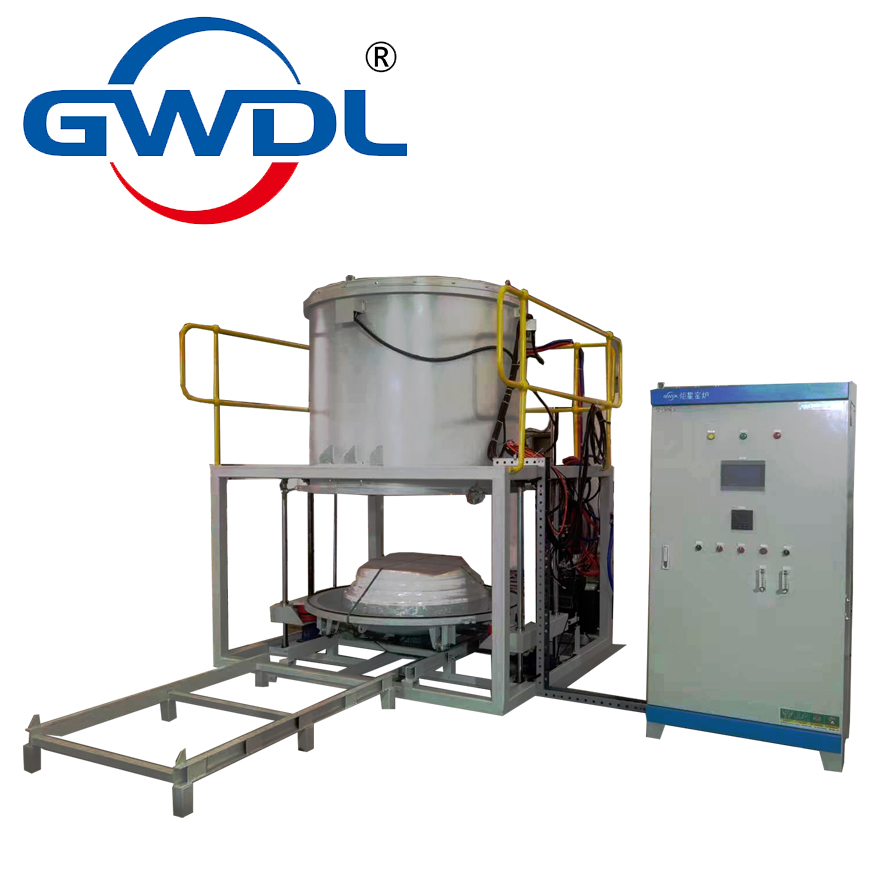

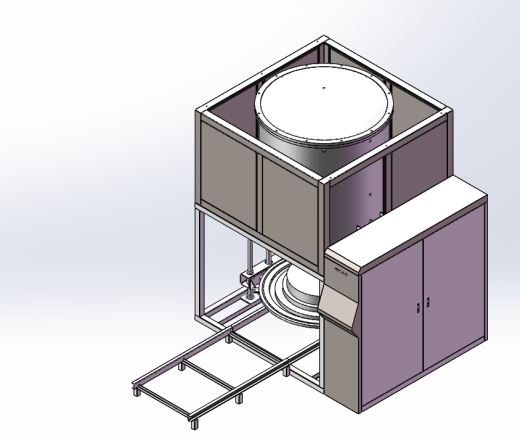

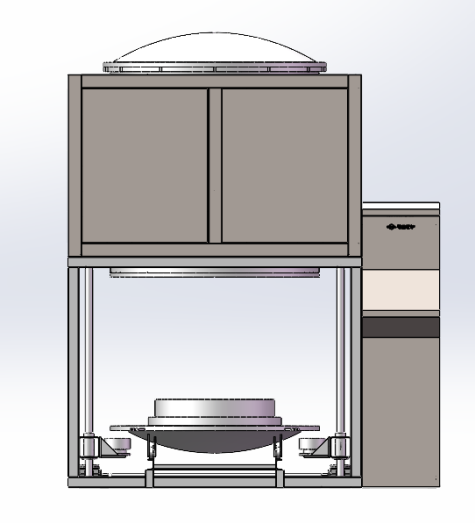

GWL-VFSS系列高溫精密升降爐如圖所示 ,集控制系統與爐膛為分體體設計，爐襯使用采用真空成型高純氧化鋁纖維聚輕板材料。 |
采用硅鉬棒為加熱元件；是專為高等院校﹑科研院所的實驗室及工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行燒結﹑融化﹑分析、生產而研制的專用設備。
控制面板配有觸摸屏，智能溫度調節儀，控制電源開關、主加熱工作 /停止按鈕，電壓、電流表、計算機接口，以便隨時觀察本系統的工作狀態，本產品采用可靠的集成化電路，工作環境好，抗干擾，最高溫度時爐體外殼溫度≤45℃大大提高了工作環境，微電腦程序控制，可編程序曲線，全自動升溫/降溫，運行中可以修改控溫參數及程序，靈活方便、操作簡單。
溫度 項目 | 1700℃ |
電壓AC | 380V/45千瓦 |
最高工作溫度 | 1750℃ |
長期工作溫度 | 1700℃ |
有效加熱尺寸 | 直徑800*高度600mm |
控溫精度 | ±1℃ |
爐內溫場均勻度 | ±5℃ |
測溫元件及測溫范圍 | B測溫范圍0-1700℃ |
編程曲線段數 | 一組30段 |
升溫速率 | 1℃/h至15℃/min可調 |
發熱元件 | 采用硅鉬棒 |
發熱元件安裝位置及方式 | 垂直安裝于爐膛四周 |
冷卻結構 | 雙層爐殼，風冷+制冷機冷卻 |
制冷機 | 3p |
冷卻部位 | 爐門、爐口、爐頂 |
真空值（真空表） | -0.1Mpa 機械旋片泵 |
氣體預熱 | 爐體后部耐火材料中間位置 |
可通氣氛 | 氫氣、氮?dú)狻鍤狻⒁谎趸肌⒀鯕獾?/span> |
爐體溫度 | ≤45度 |
爐體 | 爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，雙色搭配，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、耐高溫、容易清理等優點 |
爐體結構 | 電爐爐體采用了國際先進的風冷雙層爐體結構，有效的風冷導向隔板使?fàn)t殼整體冷風循環，最終冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化；保證了良好的工作環境 |
裝料臺進出方式 | 裝料臺與爐膛為分體設計，裝料臺進、出、升、降采用PLC控制，使用觸摸屏集中控制操作。 |
裝料臺制動方式 | 裝料臺進、出、升、降采用光電隔離開關傳感信號，由PLC處理，經觸摸屏下達型號控制。 |
裝料臺進出 | 進出采用無極減速電機加絲杠和導向，速度可調。 |
裝料臺升降 | 裝料臺升降采用電動雙絲杠升降，具備了手動無電下降機構（應急） |
爐口與裝料臺耐材配合 | 爐口與裝料臺耐材配合采用臺階交叉封閉，耐材上下均有角度，裝料臺開啟角度增大，隨著裝料臺的關閉角度逐步縮小 |
裝料臺載重 | 1500KG（根據客戶要求定制） |
裝料臺進出方式 | 裝料臺與爐膛為分體設計，裝料臺進、出、升、降采用PLC控制，使用觸摸屏集中控制操作。 |
耐火材料 | 爐襯使用真空成型高純氧化鋁聚輕材料制作而成，取放物料易碰位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、不裂縫、不掉渣、保溫性能好（節能效果是老式電爐的80%以上） |
保溫材料 | 采用三層保溫，分別為：硅酸鋁纖維板、氧化鋁纖維板、氧化鋁（多晶）纖維板，節能效果是老式電爐的80%以上。 |
爐體外殼溫度 | 長期使用不停爐，外殼溫度小于45度 |
爐體密封 | 爐體密封、水冷結構:密封件:密封件采用硅橡膠圈（耐溫 260 度-350 度） |
氣氛接口及安全 | 進氣口、出氣: 進氣口共 6 個均勻位于爐膛側面底部 氣體流量計:浮球流量計一個0-20L 一個0-40L，排氣口一個，位于爐頂 真空泵:采用雙級直接旋片真空泵 真空值:數顯壓力表-0.1Mpa。 耐壓: 電爐爐膛鋼板采用 6-20mm 厚，采用雙面焊接，可耐正壓 0.1Mpa 氣路閥門: 采用針尖閥 壓力檢測: 正壓、負壓雙指示數顯壓力表一個 |
壓力保護 | 為了防止?fàn)t膛排氣口關閉、排氣口堵塞、爐膛壓力過大產生危險，特制作此系統 |
保護 | 采用集成化模塊控制單元，控制精度準確，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護 |
控制 | 儀表+觸摸屏雙控制方式 |
觸摸屏 | 7寸彩色 |
顯示參數 | 溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等 |
按鈕 | 采用進口按鈕使用壽命超過100000次，并且?guī)ED指示燈。 |
溫度曲線設定 | 采用智能溫度控制儀，備標準PID、人工智能調節APID或MPT等多種調節方式，具有自整定、自學習功能，無超調及無欠調的優良控制特性，具備30段程序控制功能，可實現任意斜率的升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序；采用具備曲線擬合功能的人工智能調節算法，能獲得光滑平順的曲線控制效果； |
多條曲線輸入 | 30段程序控制功能 |
