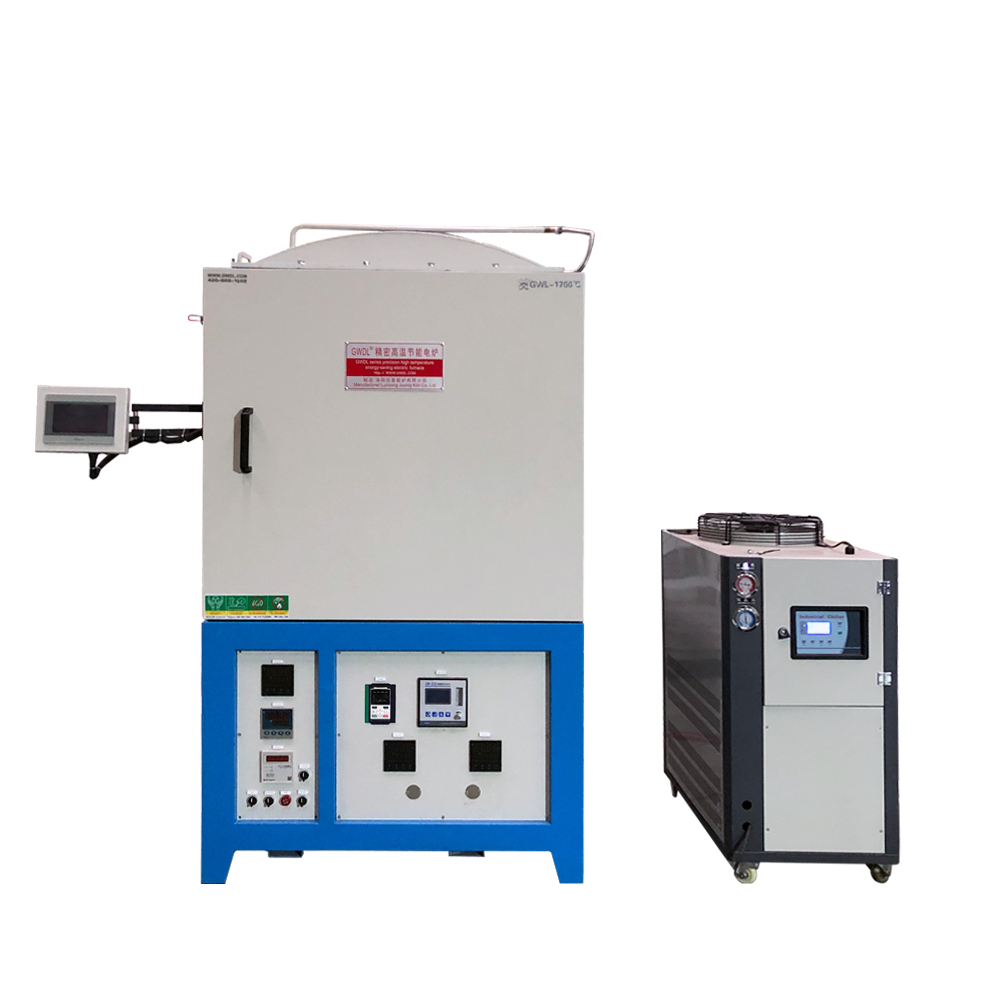

型號

GWL-1700ZQLB

爐膛尺寸

深×寬×高:800×500×500

電壓AC

380V

控溫精度

±1℃（集成化電路控制，無超調現象）

控制范圍為

50至1700度

爐內溫場均勻度

±3℃(根據加熱室大小而定)

測溫元件及測溫范圍

熱電偶分度號B,測溫范圍0-1820度

升溫速率

升溫速率可自由調節，調節范圍：最快升溫速率每分鐘15度（15度/min）、最慢升溫速率每小時1度（1度/h）

發熱元件

采用進口硅鉬棒為加熱元件

發熱元件安裝位置

均勻分布于爐膛兩側

發熱元件安裝或更換

真空氣氛爐密封的上蓋設計了，機械升降機構，可輕松的將密封的上蓋升起，升起后整體上蓋可旋轉，節省了很大的人力和時間。

爐體

爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、耐高溫、容易清理等優點

爐體結構

電爐爐體采用了國際先進的風冷雙層爐體結構，有效的風冷導向隔板使?fàn)t殼整體冷風循環，最終冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化；保證了良好的工作環境

爐門開啟方式

爐門開啟方式為軸向180度側開，爐門可360度旋轉，避免了高溫取料時爐門內壁烤到手臂；爐門鎖緊位于爐門下方采用不銹鋼彈簧鎖，可有效的鎖緊，彈簧的彈性吸收了耐火材料膨脹現象，保證了耐火材料熱脹冷縮的自由伸縮并有效密封。

爐體外殼溫度

長期使用不停爐，外殼溫度小于45度

水冷

3P制冷機

水冷部位

爐膛內殼的爐口、爐門、爐頂

真空泵和真空值

采用雙級直接旋片真空泵

真空值

-0.098Mpa。

數顯真空計

電阻規（含通訊和控制）

耐壓

電爐爐膛鋼板采用6-20mm厚，采用雙面焊接，可耐正壓0.1Mpa

氣路閥門

采用進口不銹鋼閥門

壓力檢測

正壓、負壓雙指示指針壓力表一個

正壓、負壓雙指示數顯壓力表一個

氣體流量計

兩個浮球流量計

排氣口

1個

壓力保護

為了防止?fàn)t膛排氣口關閉、排氣口堵塞、爐膛壓力過大產生危險，特制作此系統，原理：由電接點壓力表或者壓力傳感器獲得信號，驅動控制模塊關閉電磁進氣閥，啟動電磁排氣閥和報警器，使壓力從排氣口釋放，聲光報警蜂鳴器報警。從而保護電爐的正常運行

可通氣氛

氫氣、氮?dú)狻鍤狻⒁谎趸肌⒀鯕獾?/span>

氣體泄漏報警

根據所通氣氛，避免發生泄漏；作用：氣體泄漏報警檢測到（室內）空

氣的有毒、危險性等氣體的含量超過一定值時，驅動模塊關閉電爐、關

閉氣源進氣，開啟排氣口、排風等，從而獲得更高、更安全的工作環境。

（需客戶選配）

耐火材料

爐襯使用采用真空成型高純氧化鋁纖維聚輕板材料，取放物料易碰位置（爐底）采用高純輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、保溫性能好（節能效果是老式電爐的80%以上）

保溫材料

采用四層保溫，分別為：氧化鋁纖維棉、氧化鋁纖維板、氧化鋁多晶纖維板，進口材料。

保護

采用集成化模塊控制單元，控制精度準確，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護

控制

采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。

顯示參數

溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等

按鈕

采用進口按鈕使用壽命超過100000次，并且?guī)ED指示燈。

溫度曲線設定

采用觸摸屏設定溫度曲線

多條曲線輸入

30段程序控制功能，可以輸入設定：一條曲線為30段，兩條曲線14段/條，三條曲線9段/條，五條曲線5段/條；可同時輸入多條曲線，使用時可任意調用。

爐體外換熱器

30m3/h （800 度以下開啟）

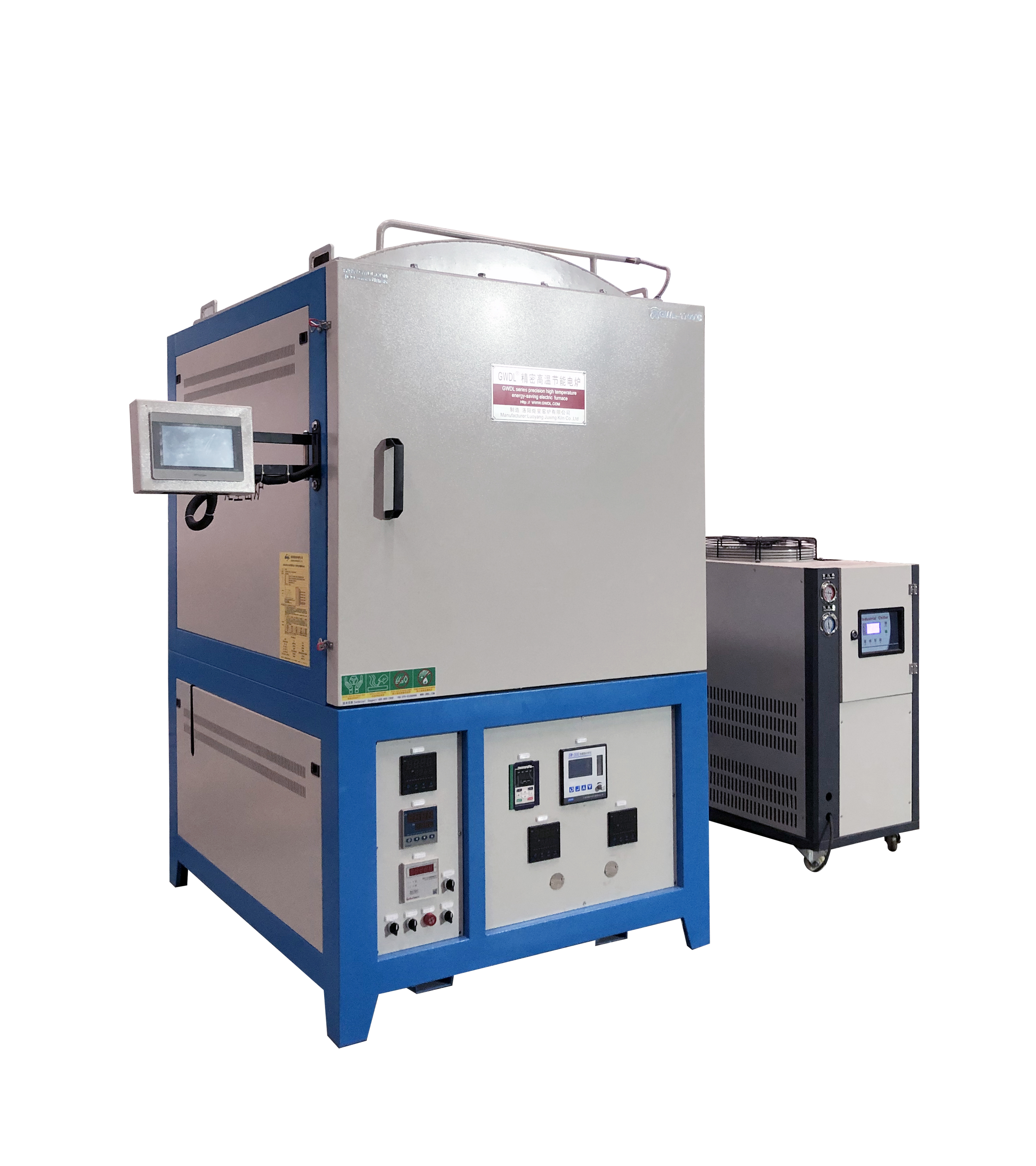

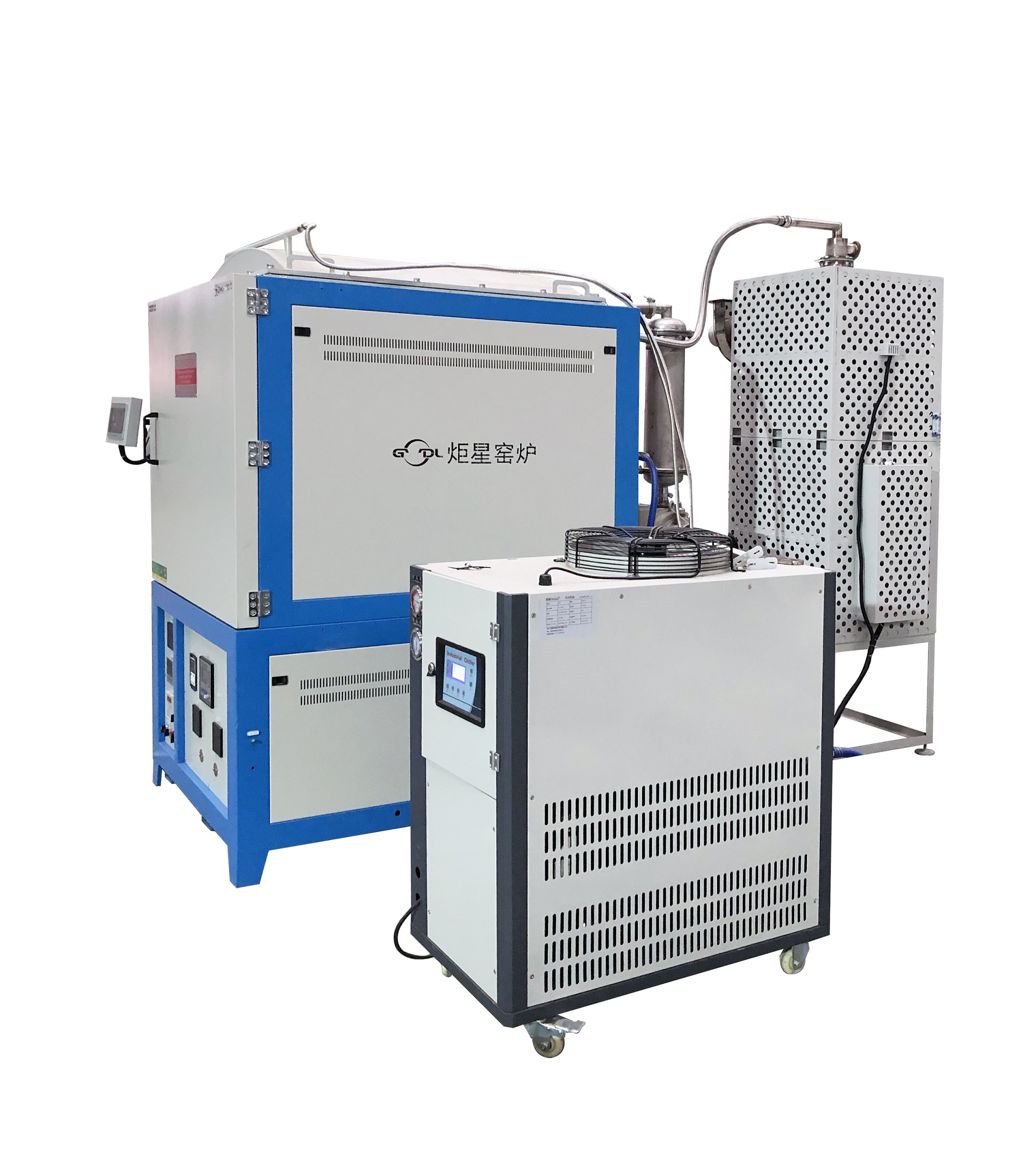

尾氣凈化爐

80m3/h

微量氧分析儀

0-100PPM（實時在線檢測）

保修范圍及期限

電爐免費保修一年，發熱元件不保修（三個月內自然損壞免費更換）

隨機備件

發熱元件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，

裝箱清單

電爐一臺，發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，說明書一份，合格證一份，驗收?qǐng)?bào)告（出廠檢測報告）一份，銷售送貨單一份。

發貨事項

1、1、電爐的包裝為二層包裝，海綿紙包裹后再用塑料薄膜纏繞，鐵架做底托固定。

2、2、國內免費送貨上門（市區內免費送貨）

3、3、在電爐運輸過程中出現的任何損壞有我方承擔

4、4、物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）。

空氣1600

空氣1700

氮?dú)?/span>

1500℃

1650℃

氬氣、氦氣

1500℃

1600℃

氫氣

1300

1350
