（國家級高新技術企業、專精特新企業）

　GWDL-XA箱式電爐產品介紹和技術資料

一、

產品名稱：電阻爐/箱式電爐/馬弗爐

二、

型號：GWDL-XA

規格：1200、1400、1600、1700、1800度

三、

產品簡介

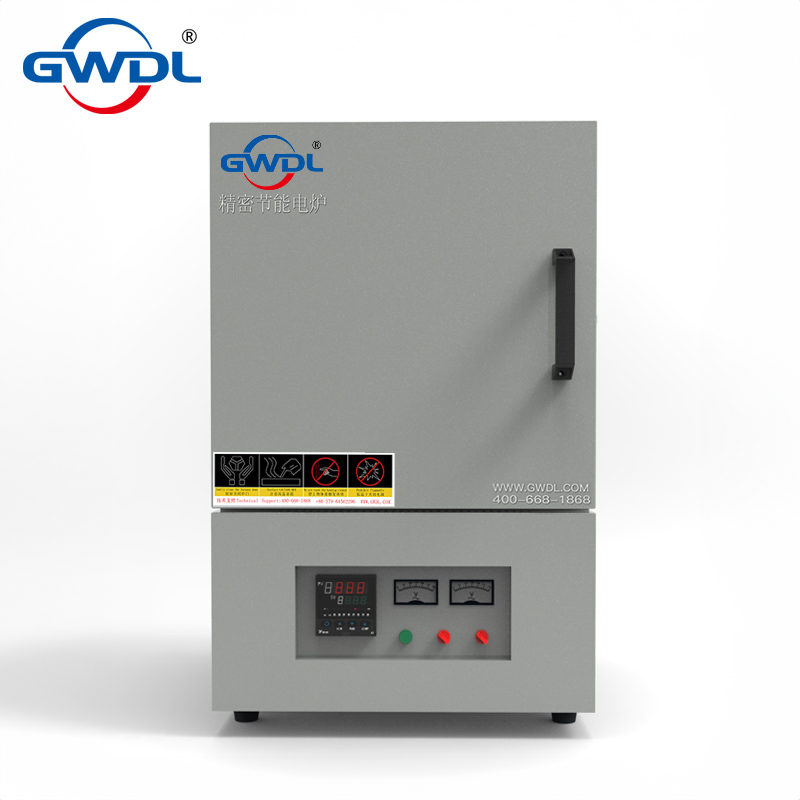

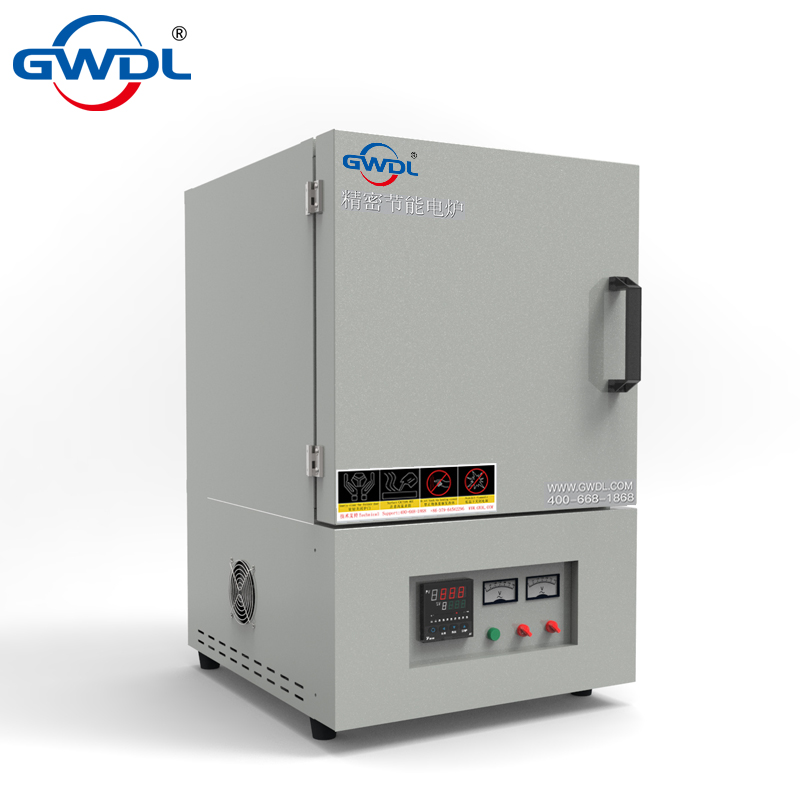

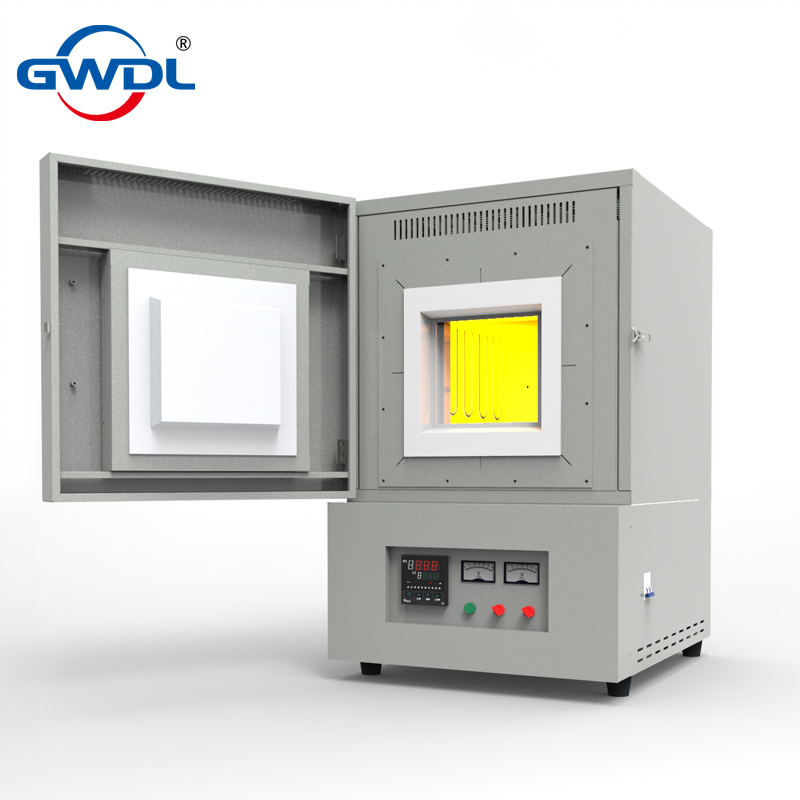

GWDL-XA系列高溫爐如圖所示 ,集控制系統與爐膛為一體。爐襯使用真空成型高純氧化鋁聚輕材料制作而成。
  采用高溫電加熱元件發熱；是專為高等院校﹑科研院所的實驗室及工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行燒結﹑融化﹑分析、生產而研制的專用設備。
   控制面板配有智能溫度調節儀，控制電源開關、主加熱工作 /停止按鈕，電壓、電流表、計算機接口、觀察口/進氣口，以便隨時觀察本系統的工作狀態，本產品采用可靠的集成化電路，工作環境好，抗干擾，最高溫度時爐體外殼溫度≤45℃大大提高了工作環境，微電腦程序控制，可編程序曲線，全自動升溫/降溫，運行中可以修改控溫參數及程序，靈活方便、操作簡單。

四、

技術參數

最高使用溫度

1200度

1400度

1600度

1700度

1800度

　1900度

可長期使用溫度

1150度

1350度

1550度

1680度

1780度

　1850度

溫度控制范圍

100-1200度

100-1400度

100-1600度

100-1700度

100-1800度

　100-1900度

控溫精度

±1度

±1度

±1度

±1度

±1度

　±1度

測溫元件

k

S

B

B

B

熱電偶+光纖

發熱元件材質

高溫合金電阻絲

硅碳棒

硅鉬棒

1800型硅鉬棒

1850型硅鉬棒

1900型硅鉬棒

發熱元件安裝位置

三面加熱，兩側加底部

上下/兩側

兩側

兩側

兩側

　兩側

升溫速率

最大升溫速率每分鐘40度（非線性）

爐體結構和材質

電爐爐體采用了先進的風冷雙層碳鋼爐體結構，有效的風冷導向隔板使?fàn)t殼整體冷風循環，最終冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化；保證了良好的工作環境。

開門方式

爐門開啟方式為軸向PID、人工智能調節MPT等多種調節方式，具有自整定、自學習功能，無超調及無欠調的優良控制特性，具備/可操作命令，并允許在程序的控制運行中隨時修改程序；采用具備曲線擬合功能的人工智能調節算法，能獲得光滑平順的曲線控制效果；

升溫曲線段數

50段，兩條曲線/條，三條曲線/條，五條曲線/條；可同時輸入多條曲線，使用時可任意調用。

面板按鈕

兩個按鈕分別為：主電源按鈕/旋鈕、加熱室接通按鈕/旋鈕。

隨機配件

坩堝鉗一把，高溫手套一副，爐底墊板一塊。

五、

保修范圍及期限

電爐免費保修一年，爐底板不保修、發熱元件不保修（三個月內自然損壞免費更換）

六、

裝箱清單

電爐一臺，坩堝鉗一把，高溫手套一副，爐底承燒板一塊，說明書一份，合格證一份，驗收?qǐng)?bào)告（出廠檢測報告）一份，銷售送貨單一份。

七、

注意事項

1、 此箱式爐沒有真空密封結構，所以不可通入易燃易爆氣體

3、 不建議通入腐蝕性氣體，如果要通入強腐蝕性氣體如S、Na等，請?zhí)崆案嬷覀儗?duì)爐膛進行特殊處理

5、 電爐的包裝為三層包裝，海綿紙包裹后再用塑料薄膜纏繞，再用木箱包裝

2、 在電爐運輸過程中出現的任何損壞有我方承擔

4、物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）

1200度電爐

名稱

規格型號

爐膛尺寸mm（長寬高）

外形尺寸mm

電壓ACV

功率kw

重量kg

箱式電阻爐

GWDL-1200XA-A-4.5L

200×150×150

L=570，W=400,H=710

220V

2.5

70

GWDL-1200XA-A-7.2L

300×200×120

L=670，W=480,H=683

220

3.5

85

GWDL-1200XA-A-12L

300×200×200

L=670,W=480,H=763

220

5

90

GWDL-1200XA-A-16L

400×250×160

L=770,W=530,H=723

380

7

110

GWDL-1200XA-A-27L

300×300×300

L=670,W=580,H=863

380

9

125

GWDL-1200XA-A-30L

500×300×200

L=870，W=580,H=763

380

10

130

GWDL-1200XA-A-45L

500×300×300

L=870，W=580,H=864

380

12

140

注：

1、 外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！

1400度電爐

名稱

規格型號

爐膛尺寸mm（長寬高）

外形尺寸mm

電壓ACV

功率kw

重量kg

箱式電阻爐

GWDL-1400XA-A-4.5L

200×150×150

L=570，W=400,H=710

220V

4

90

GWDL-1400XA-A-7.2L

300×200×120

L=580，W=450,H=530

220

5

100

GWDL-1400XA-A-12L

300×200×200

L=580,W=450,H=610

220/380

8

110

GWDL-1400XA-A-16L

400×250×160

L=680,W=500,H=580

380

10

130

GWDL-1400XA-A-27L

300×300×300

L=680,W=500,H=581

380

12

150

GWDL-1400XA-A-30L

500×300×200

L=780，W=550,H=610

380

15

150

GWDL-1400XA-A-45L

500×300×300

L=780,W=550,H=730

380

18

180

注：

1、 外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！

1600度電爐

名稱

規格型號

爐膛尺寸mm（長寬高）

外形尺寸mm

電壓ACV

功率kw

重量kg

箱式電阻爐

GWDL-1600XA-A-4.5L

200×150×150

L=570，W=400,H=710

220V

4

180

GWDL-1600XA-A-7.2L

300×200×120

L=770，W=632,H=905

220

5

200

GWDL-1600XA-A-12L

300×200×200

L=770,W=632,H=985

380

8

220

GWDL-1600XA-A-16L

400×250×160

L=870,W=682,H=945

380

10

240

GWDL-1600XA-A-27L

300×300×300

L=770,W=732,H=1085

380

12

250

GWDL-1600XA-A-30L

500×300×200

L=970，W=732,H=985

380

15

260

GWDL-1600XA-A-45L

500×300×300

L=970，W=732,H=1085

380

18

300

注：

1、 外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！

1700度電爐

名稱

規格型號

爐膛尺寸mm（長寬高）

外形尺寸mm

電壓ACV

功率kw

重量kg

箱式電阻爐

GWDL-1700XA-A-4.5L

200×150×150

L=570，W=400,H=710

220V

4

180

GWDL-1700XA-A-7.2L

300×200×120

L=770，W=632,H=905

220

5

200

GWDL-1700XA-A-12L

300×200×200

L=770,W=632,H=985

380

8

240

GWDL-1700XA-A-16L

400×250×160

L=870,W=682,H=945

380

10

260

GWDL-1700XA-A-27L

300×300×300

L=770,W=732,H=1085

380

12

280

GWDL-1700XA-A-30L

500×300×200

L=970，W=732,H=985

380

15

280

GWDL-1700XA-A-45L

500×300×300

L=970，W=732,H=1085

380

18

320

注：

1、 外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！

1800度電爐

名稱

規格型號

爐膛尺寸mm（長寬高）

外形尺寸mm

電壓ACV

功率kw

重量kg

箱式電阻爐

GWDL-1800XA-A-4.5L

200×150×150

L=570，W=400,H=710

220V

4

180

GWDL-1800XA-A-7.2L

300×200×120

L=770，W=632,H=905

220

5

200

GWDL-1800XA-A-12L

300×200×200

L=770,W=632,H=985

380

8

240

GWDL-1800XA-A-16L

400×250×160

L=870,W=682,H=945

380

10

260

GWDL-1800XA-A-27L

300×300×300

L=770,W=732,H=1085

380

12

280

GWDL-1800XA-A-30L

500×300×200

L=970，W=732,H=985

380

15

280

GWDL-1800XA-A-45L

500×300×300

L=970，W=732,H=1085

380

18

320

注：

1、 外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！
